PCF纤维过滤器

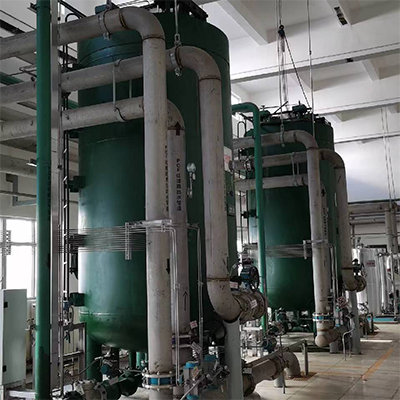

PCF扭转式纤维过滤器（亦称孔隙调节型纤维过滤器）是我公司设计制造的一款压力式过滤设备。该设备采用经过特殊处理的纤维长丝作为过滤介质，通过外部回转机构驱动纤维丝束缠绕与放松，实现过滤孔隙的动态调节。其滤料直径可达几十微米甚至几微米，具有比表面积大，过滤阻力小等优点，是传统机械过滤器、高效纤维过滤器、纤维球过滤器等过滤设备的升级换代产品。它主要应用于电力、化工、冶金、造纸、钢铁、石化等行业的工业给水处理、循环冷却水系统、中水回用过滤、废水深度处理及海水淡化预处理等场景，旨在有效去除水体中的悬浮物、胶体及部分有机物。

• 结构与工作原理

1. 核心结构组成

设备主体为压力罐体结构，主要包含以下部分：

压力罐体：采用碳钢防腐或不锈钢材质制造，具有良好的耐压性和耐腐蚀性。

纤维过滤单元：核心工作部件，由一定数量的聚丙烯（PP）纤维束沿纵向包裹在中心集水管上构成。根据过滤器规格的不同，罐体内可设置一套或多套过滤单元。

回转机构：设置于罐体外部的驱动装置，用于在过滤和反洗阶段分别驱动纤维丝束进行缠绕压紧或放松。

进出水与布水装置：确保待滤水均匀地进入过滤单元外部，出水从中心集水管收集。

反冲洗系统：包括反洗进水、进气及排污管路，用于周期性地对纤维滤料进行清洗再生。

控制系统：配备全自动电控柜，可根据设定的压差或运行时间自动切换过滤与反洗状态。

2. 工作原理

设备的工作过程分为过滤阶段与反洗阶段，循环进行。

过滤阶段：

待滤水从外部进入罐体。设置在罐体外部的回转机构驱动过滤单元旋转，使PP纤维丝束紧密缠绕在中心产水管上，形成均匀、致密孔隙的过滤层。待滤水从外部通过该滤层进入中心产水管，水中粒径大于过滤精度的悬浮物、胶体等杂质被阻挡在纤维丝外部，清洁的水透过滤层后通过中心集水管排出，实现水质的净化。

反洗阶段：

当截留的污物增多，过滤器进出口压差或运行时间达到设定值时，系统自动进入反洗程序。反洗时，回转机构驱动纤维丝束彻底放松，使纤维孔隙在舒张状态下恢复开放，随后通入压缩空气和反洗水进行联合反冲洗。压缩空气使纤维丝产生强烈抖动并相互摩擦，将截留的固体杂质剥离，污物随反洗水从排污管路排出。反洗结束后，设备自动恢复过滤状态或进入待机状态。

• 技术特点
  1. 过滤方式：采用横向流过滤方式，待滤水沿水平方向穿过滤层，滤后水进入中心集水管。与纵向过滤相比，在相同设备直径下能够提供更大的过滤面积。
  2. 过滤精度：采用高强度聚丙烯（PP）纤维丝作为滤料，在缠绕压紧状态下形成均匀致密的过滤层，过滤精度通常可达2~5微米，对悬浮物具有较高的去除能力。
  3. 过滤速度：由于罐内滤筒的表面积大于罐体横截面积，设计滤速范围一般为60~80米/小时，可根据实际工况进行调节。
  4. 反洗效果：反洗过程采用“放松纤维丝+空气擦洗+纤维抖动摩擦”的组合方式，反洗时间较短，反洗自用水率约为周期制水量的5%~3%，有助于较快恢复滤料过滤性能。
  5. 占地面积：由于滤速较高，在达到同等处理能力时，设备占地面积相对紧凑。例如，单机处理量300立方米/小时的设备直径约为DN2400mm。
  6. 滤料稳定性：采用PP材质纤维丝，在化学稳定性、耐酸、耐碱、耐氧化剂、耐生物降解等方面表现较好，对原水水质变化具有一定适应性。
  7. 运行能耗：采用低压差过滤方式，过滤终期水头损失一般控制在08MPa以下，运行能耗相对较低。
  8. 自动化运行：设备配备全自动控制系统，可根据压差或时间设定自动切换过滤与反洗状态，日常操作较为简便。

提示：设备的实际过滤效果、处理能力及运行稳定性受多种因素影响，包括进水水质（悬浮物浓度、粒径分布、油类及胶体含量）、设计滤速的选择、运行压力、反洗参数设置以及日常维护情况等。科学的选型与操作维护有助于保障设备长期稳定运行。
